Un moteur ne demande pas toujours un réglage manuel du jeu aux soupapes. Les moteurs à poussoirs hydrauliques compensent automatiquement les variations de dilatation et d’usure, tandis que les moteurs à vis ou à pastilles imposent un contrôle à l’échéance définie par leur notice, selon le millésime et la distribution.
Les points qui structurent cette vérification documentaire
- Un jeu aux soupapes existe sur tous les moteurs à soupapes commandées mécaniquement, même lorsqu’aucun réglage périodique n’est prévu.
- Les poussoirs hydrauliques rattrapent le jeu par pression d’huile et évitent l’ajustement manuel de la garde.
- Les moteurs à pastilles ou à vis demandent une mesure à une périodicité précise, souvent distincte d’une vidange ou d’une révision générale.
- Un bruit de haut moteur ne permet pas, à lui seul, d’identifier une valeur de jeu hors tolérance.
- La notice du millésime exact reste le document à ouvrir avant toute décision concernant l’entretien moteur.
Cette page couvre le principe du jeu aux soupapes sur les motos et les moteurs à combustion interne, ainsi que la différence entre compensation hydraulique et réglage mécanique. Elle ne remplace ni les couples de serrage du manuel d’atelier, ni le diagnostic d’une perte de compression, ni une procédure de dépose de l’arbre à cames.
Pourquoi le jeu aux soupapes existe-t-il dans les moteurs à combustion interne ?

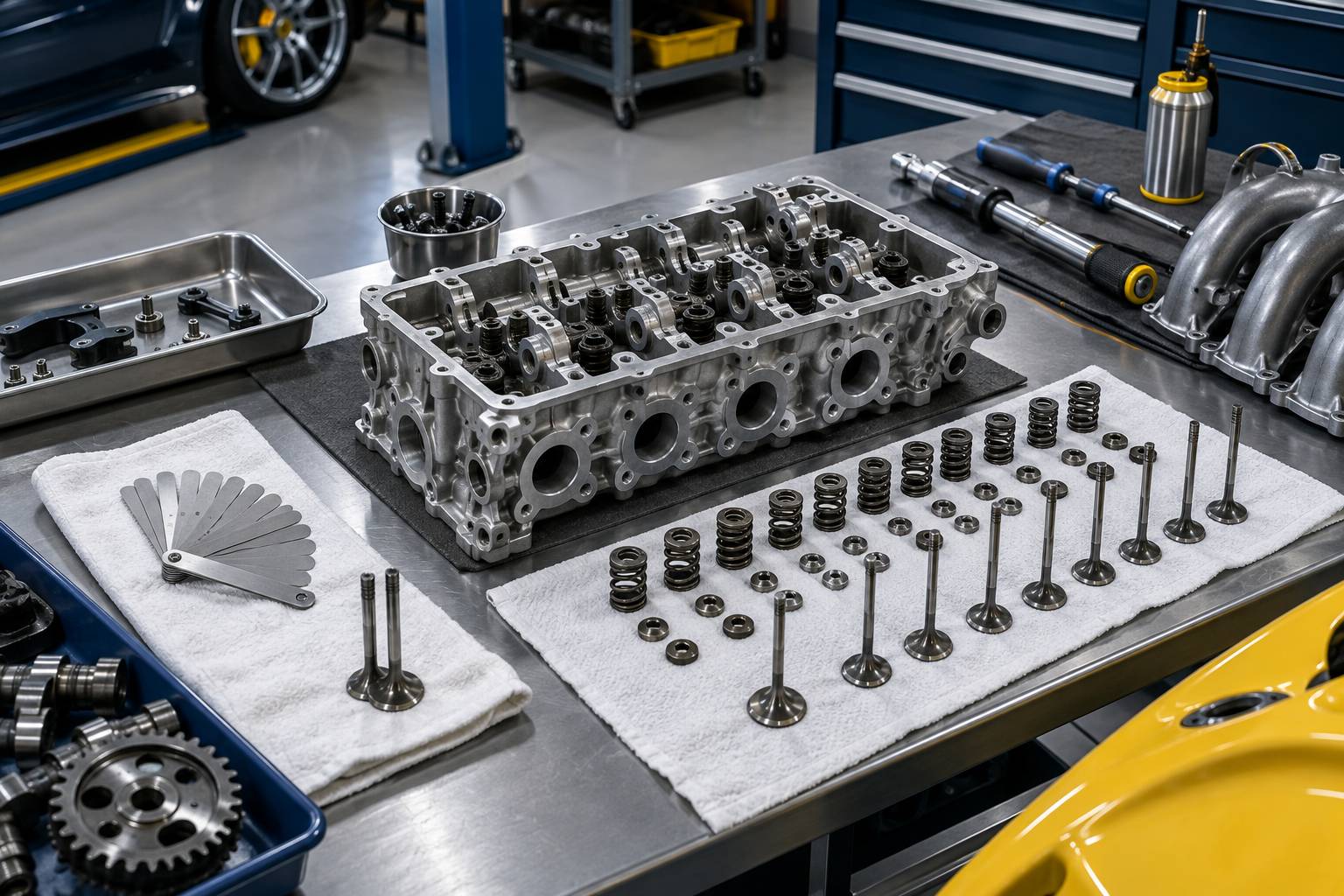

Le jeu aux soupapes correspond à l’espace prévu entre la commande de distribution et la soupape lorsque celle-ci doit rester fermée. Selon les architectures, cet espace se mesure entre un culbuteur et une queue de soupape, entre une came et un linguet, ou entre une came et une pastille. Cette réserve mécanique tient compte de la dilatation des pièces lorsque le moteur atteint sa température de fonctionnement.
Une soupape d’admission permet l’entrée du mélange gazeux dans la chambre de combustion. Une soupape d’échappement évacue les gaz brûlés après la combustion. Leur ouverture et leur fermeture suivent le mouvement de l’arbre à cames, synchronisé avec le vilebrequin par chaîne, courroie ou cascade de pignons suivant les types de moteurs.
Le jeu prévu à froid n’est donc pas une imprécision de fabrication. Il s’agit d’une valeur de fonctionnement définie par le constructeur pour que la soupape puisse fermer complètement lorsque la culasse, la tige de soupape, l’arbre à cames et les éléments de commande ont chauffé. Une soupape qui ne repose plus sur son siège ne remplit plus correctement sa fonction d’étanchéité.
Cette fermeture a aussi un rôle thermique. Sur une soupape d’échappement, le contact périodique avec son siège participe au transfert de chaleur vers la culasse. Lorsque le jeu devient insuffisant, la soupape peut rester légèrement sollicitée par sa commande. La compression diminue alors et l’évacuation thermique peut être dégradée.
À l’inverse, un jeu trop important peut retarder l’ouverture effective de la soupape et avancer sa fermeture. Le fonctionnement reste parfois discret, mais un cliquetis provenant du haut moteur peut apparaître, surtout lorsque le moteur est froid. La performance moteur et la régularité de la distribution dépendent alors de valeurs qui doivent être comparées à la tolérance publiée, non à une impression sonore.
Le bruit ne remplace pas une valeur de notice
Un cliquetis métallique est souvent associé à un excès de jeu. Cette observation n’est pas une méthode de mesure. Le bruit peut aussi provenir d’un tendeur de chaîne de distribution, d’un embrayage, d’un injecteur, d’un système de décompression ou d’un élément extérieur au couvre-culasse.
La documentation constructeur distingue habituellement l’admission et l’échappement. Les deux valeurs peuvent différer, car les contraintes thermiques ne sont pas identiques. Une mesure faite moteur froid ne peut être interprétée qu’avec les tolérances de la notice correspondant au modèle, au millésime et au marché de commercialisation.
Les manuels d’utilisation ne décrivent pas tous la méthode de contrôle. Certains indiquent seulement une échéance de vérification dans le programme d’entretien. Le manuel d’atelier, lorsqu’il est diffusé par le constructeur, précise généralement la position du vilebrequin, les repères de calage et les conditions de mesure.
La page consacrée au kilométrage de contrôle du jeu aux soupapes permet de séparer la périodicité constructeur de l’idée imprécise selon laquelle toutes les distributions demanderaient la même attention. La notice s’arrête toutefois à sa propre gamme et à son propre millésime.
La durabilité moteur dépend moins de l’existence d’un bruit isolé que du respect des contrôles documentés. Une valeur publiée pour une moto de 2014 ne peut pas être transférée automatiquement à une évolution de 2019, même si le nom commercial est resté proche.
Quels moteurs n’exigent pas de réglage manuel des soupapes ?
Les moteurs équipés de poussoirs hydrauliques constituent le cas le plus connu. Dans cette architecture, la pression d’huile alimente un dispositif interne qui compense progressivement le jeu entre les éléments de commande. La distribution conserve ainsi une garde fonctionnelle sans vis de réglage ni remplacement périodique de pastilles pour cette fonction.
Le terme « sans réglage » demande une lecture précise. Il signifie qu’aucun ajustement manuel périodique du jeu n’est inscrit dans le programme d’entretien courant du constructeur. Il ne signifie pas que le haut moteur ne peut jamais présenter de défaillance, ni que l’huile moteur devient secondaire pour le bon fonctionnement de cette technologie moteur.
Les poussoirs hydrauliques dépendent de la circulation de l’huile et de sa propreté. Une huile dégradée, un niveau insuffisant ou une pression anormale peuvent perturber leur fonctionnement. La documentation de la machine doit alors être consultée pour les capacités, la viscosité homologuée et les échéances de remplacement.
Les moteurs Harley-Davidson à poussoirs hydrauliques illustrent cette logique de compensation automatique. La marque centralise ses manuels par année-modèle sur sa bibliothèque de notices d’utilisation, consultable en ligne. Il faut ouvrir le document correspondant au numéro de modèle et à l’année exacte, car les tableaux de maintenance évoluent avec les générations.
D’autres constructeurs emploient des solutions proches sur certains moteurs routiers, automobiles ou industriels. La présence d’un poussoir hydraulique ne peut pourtant pas être déduite de la cylindrée, du nombre de cylindres ou de l’année de production. Deux moteurs d’une même marque peuvent utiliser des commandes de soupapes très différentes.
La compensation hydraulique ne supprime pas l’entretien moteur
Un moteur à rattrapage hydraulique reste soumis aux opérations prévues par son carnet. Les remplacements d’huile, de filtre, de bougies ou de liquide de refroidissement gardent leur périodicité propre. Ils ne doivent pas être assimilés à un réglage soupapes absent du calendrier.
La qualité de la filtration participe au bon fonctionnement du circuit de lubrification. Les conditions de remplacement et les références de filtre doivent être vérifiées dans la documentation du millésime concerné. La page sur le filtre à huile moto rappelle que la capacité d’huile varie parfois selon que le filtre est remplacé ou non.
Un moteur peu utilisé n’échappe pas pour autant aux échéances calendaires. Certaines notices formulent leurs opérations en distance ou en durée, la première échéance atteinte étant applicable. Cette règle concerne notamment les fluides dont le vieillissement ne dépend pas seulement du kilométrage.
Les systèmes hydrauliques expliquent pourquoi certains propriétaires ne trouvent aucune ligne « réglage du jeu » dans leur plan d’entretien. L’absence de cette ligne est cohérente lorsque la conception prévoit un rattrapage automatique. Elle n’autorise pas à compléter le manuel par une périodicité trouvée sur un forum ou attribuée à un autre moteur.
Le point de contrôle reste donc le même pour tous les moteurs. Il faut identifier la distribution réellement montée sur la machine, puis lire le programme constructeur associé. La technologie moteur définit la méthode, mais le millésime définit la donnée utilisable.
Comment distinguer les poussoirs hydrauliques, les vis et les pastilles ?
Trois grandes familles permettent de comprendre les écarts de maintenance automobile et moto. Les systèmes à vis et contre-écrou offrent un réglage direct. Les systèmes à pastilles déterminent la garde par l’épaisseur d’un élément calibré. Les poussoirs hydrauliques compensent automatiquement le jeu dans les limites prévues par leur conception.
Le réglage par vis et contre-écrou se rencontre sur des moteurs dotés de culbuteurs ou de commandes accessibles sous le couvre-culasse. La valeur est ajustée en agissant sur une vis, puis en immobilisant celle-ci avec un contre-écrou. Le couple applicable au contre-écrou relève impérativement du manuel d’atelier correspondant.

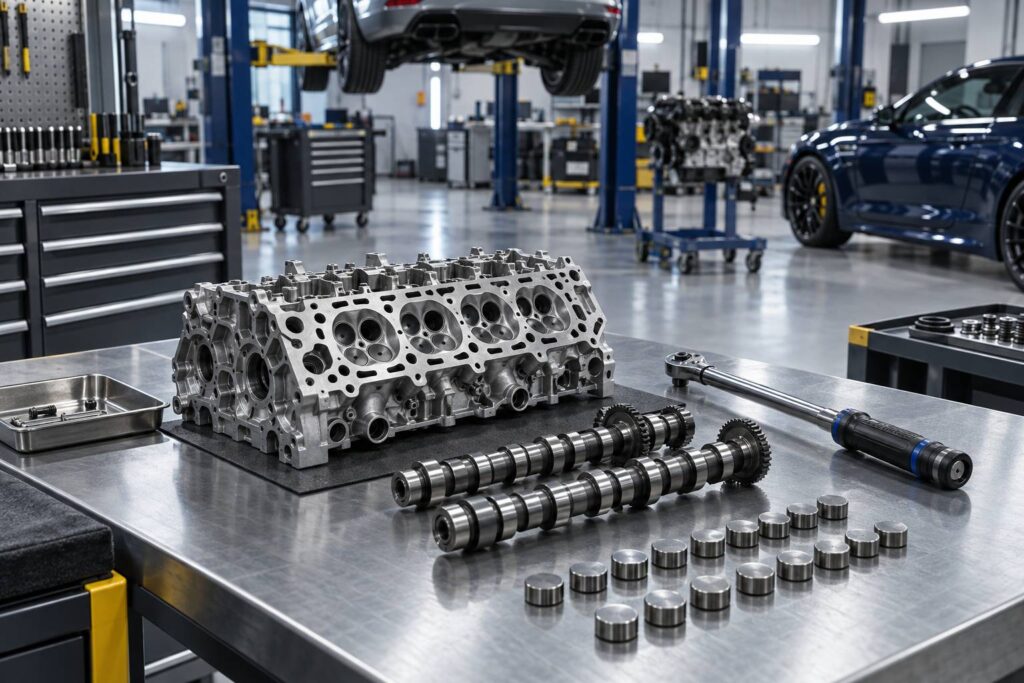

Le réglage par pastilles, souvent appelé pastillage, demande une méthode documentaire et métrologique plus stricte. La mesure relevée est comparée à la plage du constructeur. L’épaisseur de la pastille existante, la valeur mesurée et la valeur cible permettent de déterminer la pastille nécessaire, selon le calcul fourni par la documentation du modèle.
La présence de pastilles ne signifie pas qu’un remplacement doit être réalisé à chaque inspection. Certaines mesures restent dans la tolérance. La périodicité prescrite concerne alors le contrôle du jeu, pas forcément une correction systématique.
| Architecture de distribution | Principe de compensation | Action publiée dans la documentation | Point de vigilance |
|---|---|---|---|
| Vis et contre-écrou | Jeu réglé manuellement | Mesure puis ajustement si la tolérance n’est pas respectée | Le serrage final peut modifier la valeur mesurée |
| Pastille sous ou sur linguet | Jeu défini par une épaisseur calibrée | Mesure puis remplacement de la pastille si nécessaire | Le calage de distribution suit la procédure du manuel d’atelier |
| Poussoir hydraulique | Rattrapage automatique alimenté par l’huile | Pas de réglage manuel périodique du jeu si la notice ne l’inscrit pas | Le circuit de lubrification reste déterminant |
Ce tableau décrit des principes, pas des valeurs transférables. La même dénomination commerciale peut réunir plusieurs variantes de culasse suivant les marchés ou les années. Une référence d’arbre à cames, un nombre de soupapes ou un mode de commande différent suffit à changer l’opération prévue.
Le relevé documentaire doit déclarer ce qu’il ne trouve pas
Le dépouillement de documentation doit commencer par la notice européenne, puis être complété par le carnet de maintenance ou le manuel d’atelier disponible. Une ligne « inspecter » n’équivaut pas automatiquement à une ligne « régler ». Cette distinction est fréquente dans les programmes d’entretien où plusieurs organes sont regroupés.
Les documents consultables publiquement ne publient pas toujours la plage de jeu ni l’épaisseur des pastilles. Certaines notices limitent leur contenu aux opérations destinées au propriétaire et renvoient les données de réglage au réseau technique. Une valeur absente doit rester absente dans un tableau documentaire.
Un relevé portant sur les manuels d’utilisation publics doit donc identifier l’édition, l’année-modèle et la date de consultation. Sans ces trois éléments, la donnée ne permet pas de départager une évolution de moteur et une simple différence de présentation entre deux documents.
La documentation fournit une information vérifiable. Le diagnostic d’un jeu anormal, la dépose des arbres à cames et le contrôle de l’état des portées demandent un examen de la machine, ce que cette page ne remplace pas.
Cette distinction évite de confondre un travail de classement avec une opération mécanique. Les manuels indiquent les conditions et les tolérances. Ils ne transforment pas une mesure théorique en constat sur un moteur particulier.
Pourquoi un moteur à pastilles demande-t-il un contrôle malgré une usure parfois discrète ?
Les moteurs à pastilles présentent souvent une distribution compacte et précise. La came agit sur un poussoir ou un linguet dont la position dépend de la pastille installée. Cette architecture peut supporter des régimes élevés, mais elle ne compense pas automatiquement l’évolution du jeu.
L’usure moteur ne suit pas une seule direction. Les sièges de soupapes peuvent évoluer, les portées peuvent se tasser et les éléments de commande peuvent se roder. Selon le moteur, le jeu peut augmenter ou diminuer. La valeur mesurée lors d’un contrôle est donc plus utile qu’une interprétation fondée uniquement sur le kilométrage parcouru.
Un jeu devenu insuffisant mérite une attention particulière, car il ne produit pas nécessairement de bruit identifiable. Une soupape qui ferme imparfaitement peut réduire la compression et subir une contrainte thermique accrue. Le démarrage difficile ou une baisse de rendement peuvent avoir de nombreuses autres causes, ce qui interdit de les attribuer automatiquement aux soupapes.
Un jeu excessif peut provoquer un fonctionnement plus audible du haut moteur. Il peut aussi modifier le moment réel d’ouverture et de fermeture de la soupape. Cette situation ne se quantifie pas à l’oreille. La comparaison doit porter sur la cale qui passe avec une résistance définie par la méthode constructeur.
La périodicité dépend du moteur et non d’une règle universelle
Les intervalles de contrôle peuvent varier fortement entre les familles de moteurs. Certaines notices prévoient une vérification rapprochée, tandis que d’autres la placent à une échéance beaucoup plus espacée. Une valeur isolée telle que 20 000 km ne signifie rien sans le modèle, l’année de fabrication, la durée associée et l’édition du document qui la publie.
Le programme d’entretien doit aussi être lu avec sa condition temporelle. Lorsqu’une notice indique une opération tous les 12 000 km ou 12 mois, la première échéance atteinte prévaut pour le modèle concerné. Cette règle ne peut pas être appliquée par analogie au jeu aux soupapes d’un autre moteur si le tableau constructeur ne l’écrit pas.
Le suivi de la première révision ne renseigne pas toujours le calendrier de la distribution. Certaines opérations initiales portent sur l’huile, le filtre, les fixations ou le contrôle général. La page sur la première révision moto aide à séparer les contrôles initiaux des échéances propres au haut moteur.
Les conséquences d’un mauvais entretien moteur ne se limitent pas à une baisse de performance moteur. Une soupape qui ne ferme plus correctement peut dégrader l’étanchéité de la chambre de combustion. À l’opposé, un jeu trop grand peut accélérer l’usure des surfaces de contact et perturber la levée effective.
Un historique de mesures datées a plus de valeur qu’une impression générale. Il permet de comparer les relevés d’un même moteur à chaque échéance, sans importer des valeurs venant d’une machine différente. Cette continuité documentaire contribue à la durabilité moteur.
Quelle méthode de contrôle documenter avant tout réglage soupapes ?
Un contrôle sérieux commence par l’identification exacte de la machine. Le modèle commercial, la cylindrée, le code de version, le millésime et le marché figurent parmi les informations utiles. Une même appellation peut avoir reçu une évolution de culasse ou de distribution sans changement visible pour le lecteur qui consulte seulement une annonce ou une carte grise.
Le moteur doit être placé dans la condition indiquée par la documentation, fréquemment à température ambiante. La notice précise parfois une température maximale de contrôle ou une durée de refroidissement. Sans cette condition, une valeur de cale ne peut pas être comparée correctement à la tolérance publiée.
La position du vilebrequin est tout aussi importante. La soupape concernée doit être totalement fermée et la came placée sur son cercle de base. Le point mort haut de compression du cylindre désigné par la procédure ne se confond pas avec n’importe quel alignement de repères sur le volant moteur.
Les mesures doivent être consignées soupape par soupape. Une note du type « admission correcte » ne permet pas de suivre une évolution ultérieure. La désignation du cylindre, le côté admission ou échappement, la cale mesurée et la plage de tolérance forment un relevé exploitable.
Les éléments documentaires à réunir avant d’ouvrir le couvre-culasse
- La notice d’utilisation correspondant au millésime exact, avec son édition et sa date de consultation.
- Le manuel d’atelier constructeur lorsqu’il publie les positions de calage, les tolérances et les couples de serrage.
- Le programme d’entretien indiquant si l’opération est un contrôle, un réglage conditionnel ou une absence de réglage manuel.
- Le relevé des mesures précédentes, si la machine possède déjà un historique documenté.
- La référence des joints ou pièces à remplacer lorsque le manuel le prévoit après dépose.
Les couples de serrage ne doivent pas être estimés. Le couvre-culasse, les paliers d’arbre à cames et les éléments de calage ont chacun leurs valeurs et leur séquence éventuelle. Une clé dynamométrique n’apporte une information utile que si elle est utilisée avec la valeur et l’organe indiqués par le constructeur.
Le réglage par pastilles comporte un point supplémentaire. Le calcul de l’épaisseur de remplacement suit la formule propre au système de distribution, avec une unité cohérente. Une confusion entre la valeur mesurée, le jeu cible et l’épaisseur de la pastille peut conduire à installer une correction dans le mauvais sens.
Le suivi des fluides reste associé à cette opération lorsque des éléments du circuit de refroidissement ou du réservoir doivent être déposés. Les spécifications du liquide de refroidissement moto doivent être lues pour le modèle concerné, sans substituer un produit ou une capacité par habitude.
La documentation technique ne dispense pas d’un contrôle professionnel lorsqu’une mesure est hors tolérance, qu’un repère de calage paraît incohérent ou qu’une pièce présente une usure visible. Un moteur qui ne demande pas de réglage manuel doit être entretenu selon son propre calendrier, tandis qu’un moteur à jeu mécanique doit être mesuré selon la valeur que son constructeur publie.
Un moteur à poussoirs hydrauliques possède-t-il un jeu aux soupapes ?
Oui. La distribution conserve une garde fonctionnelle, mais le poussoir hydraulique la compense automatiquement grâce à son mécanisme alimenté par l’huile. La notice du modèle doit confirmer l’absence de réglage manuel périodique.
Un cliquetis métallique prouve-t-il que le jeu aux soupapes est trop grand ?
Non. Un bruit de haut moteur peut avoir plusieurs origines. Seule une mesure réalisée dans les conditions prévues par le constructeur permet de comparer le jeu à sa tolérance.
Pourquoi le contrôle se fait-il souvent moteur froid ?
Les éléments de la culasse et de la distribution se dilatent avec la température. Les tolérances publiées par le constructeur sont généralement définies pour une condition thermique précise, souvent un moteur froid.
Le réglage par pastilles impose-t-il toujours le démontage des arbres à cames ?
La réponse dépend de l’architecture du moteur. Certains systèmes permettent un accès particulier aux pastilles, d’autres demandent une dépose partielle ou complète. Le manuel d’atelier du millésime concerné fixe la procédure applicable.
